VERWIJDERING VASTE DELEN

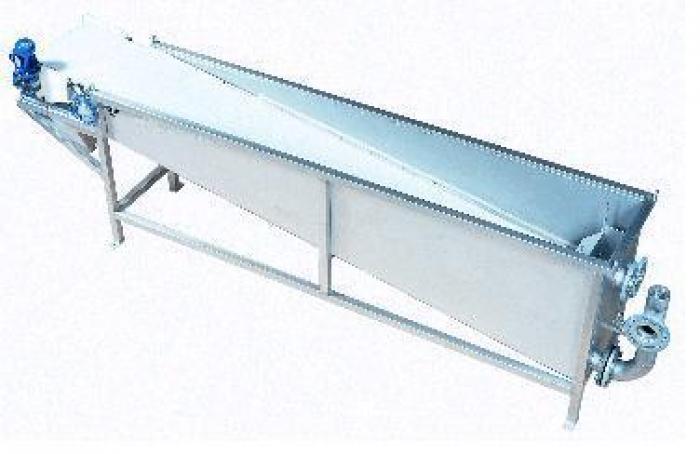

Bandfilters
VOORDEEL
Het voordeel van dit filter is dat het vaste materiaal in vrij droge vorm afgescheiden kan worden, zonder veel spoelwater
WERKING
De vloeistof stroomt het filter in door een verdeelplaat . De filterband wordt over de filterbodem geleid. De vloeistof stroomt door het doek waarbij deeltjes achterblijven
Na enige tijd zal de band verstopt raken en het niveau van de vloeistof stijgen. Vervolgens wordt de band over korte afstand getransporteerd, waarbij het slib er afgeschraapt wordt.
Hierna wordt de band schoongemaakt; het spoelwater wordt naar het filter teruggevoerd
De capaciteit is afhankelijk van het soort vuil, de hoeveelheid, de maaswijdte van het doek en de afmetingen van de band
|
|
 |
Types/Maten:
BF 521 30 graden 220x 75 x 140 h, bandbreedte 50 cm
BF 537 15 graden 400x 75 x 140 h, bandbreedte 50 cm
BF 1042 30 graden 220x 125 x 140 bandbreedte 100 cm
BF 1074 15 graden 400x 125x 140 bandbreedte 100 cm
VASTE STOFVERWIJDERING
DEFOSFATERING MET EEN BANDFILTER
|
Door toevoeging van chemicaliën kan men vaste stoffen laten coaguleren en fosfaat uit laten vlokken. Deze vlokken worden door het bandfilter verwijderd. |
|
Hiervoor moeten mengtanks en doseerpompen worden toegevoegd. De volgende resultaten kunnen worden behaald:
-
SS verwijdering tot 96%
-
P verwijdering tot 84-100%
|
VOORBEELDEN WERKING BANDFILTERS:
|
Rioolwaterzuivering
RWZI te Assen:Slibindinking t.b.v de vergister, debiet maximaal 70 m3/uur, 250 micron.
|
|
|
|
|
Polymeer aanmaak unit voor vloeibaar PE
|
Slibvlokken op band: 250 micron, Groene tank is flocculatie tank
|
|
Slib indiking van ijzeren deeltjes. Het water is afkomstig van een waterzuiverings bedrijf. Om kosten te besparen wordt het slib ingedikt.
Het water is behandelt met een polymeer. Influent ds 4%, output slib is ds 10.
|
|
|
Het indikken van het overschot slib van een waterzuiveringinstallatie. Voor behandeling influent ds 0,5-2% na behandeling ds 8%.
|

|
|
Visverwerkend Bedrijf
De bandzeef word hier gebruikt om slachtafval te ontdoen van overtollig water. Daarna wordt het water naar een flotatieunit geleid.
|
|
 |
|
|
Aardappel verwerkend bedrijf
De zeef wordt hier gebruikt om aardappelschillen af te scheiden. Temperatuur ongeveer 60 graden. De bandzeef is hier in een pomptank gebouwd. Pomptank met RVS aansluitingen en inspectieluik.
|
|
|
|
|
|
|
|
|
Recycling van rubber
Scheidingvan rubber onderdelen van een shredder. Onderdeel van een fabriek waar rubber banden worden gerycycled. De rubber stof wordt door een screbber geleid door middel van lucht en water. Het stof verzameld zich in grote zakken waar het kan drogen. Het residu kan makkelijk verkocht en getransporteerd worden
|
|
|
|
|
Verwijdering van deeltjes in de septic tanks en vetvangers
Deze bedrijfstak houdt zich bezig met het schoonmaken van septic tanks en vetvangers. Het vet wordt verkocht voor recycling en vertering |

|
|
Mobiele bandzeven
a. hier wordt voedsel voor dieren verwerkt. Bloed en deeltjes worden verwerkt.
b) Slib indikking bij een wwtp.
|
|
|
B.
|
A.
|
|
|
|
|
|
|
|
BANDFILTERS EN TOEBEHOREN |
|
BANDFILTERS:
|
|
HBF 537-1H |
RVS 304 |
|
|
RVS 316 |
|
Afmetingen in meter: 3.9 x 0.65 x 1.3 h Band: 0.5 m breed |
|
HBF 1074-1H |
RVS 304 |
|
|
RVS 316 |
|
Afmetingen in meter: 3.9 x 1.1 x 1.3 h Band: 1 m breed |
|
MENGUNITS:
|
|
Mengunit met drie mengkamers voor het inmengen van b.v. ijzerchloride en polymeer.
|
|
|
RVS 304 |
|
|
RVS 316 |
|
Inclusief 2 langzaam draaiende mixers, 1 snel draaiende mixer en 3 schakelkastjes met motorbescherming
|
|
